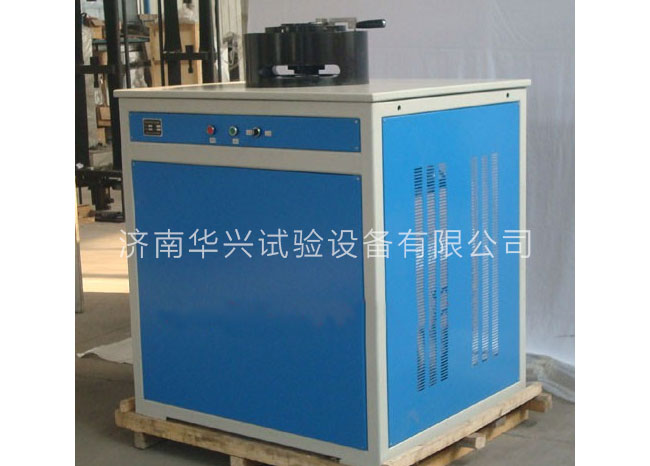

本機是對金屬板材和帶材進行延展性試驗的專用設備，用于評定金屬材料塑性變形、焊接板材變形特性及檢驗金屬板材的各項異性。

該機分為力夾緊裝置、減速裝置、試驗機框架、測量控制系統、試驗附具等幾部分組成。夾緊裝置由電機油泵、油源等組成。試驗機下部為底座，機座內有高精度調速電機、減速裝置和夾緊裝置。電機通過園弧同步帶和減速裝置驅動絲杠轉動，絲杠上有傳動螺母，傳動螺母與移動梁固結在一起，絲杠轉動，移動梁就上下移動，通過調節電機的轉速就可改變移動梁的移動速度，從而滿足試驗要求的各種速度。測力傳感器固定在移動橫梁上，試樣夾具裝置固定在上橫梁上。該機帶有位移測量傳感器，在試驗過程中，移動梁上的負荷傳感器測定試驗力的大小，位移傳感器測量移動量，兩者的信號經過濾波放大，由A/D轉換到測控卡，測控卡采集處理試驗數據并顯示，同時進行過載判斷處理與保護。

采用微機伺服閉環控制、等速率、電控機械式加載，并采用了輪輻式傳感器，高精度的編碼器進行信息傳輸。從而保證了主試驗力的測試精度、控制試樣的破裂準確度

主要技術參數：

    大拉伸力：600KN

    大夾邊力：500KN

    大夾緊行程：160mm

    大沖模行程：210mm

    大允許板材寬度：400mm

    大板厚：10mm(可根據用戶要求定制)

    液壓缸設計大耐壓：28.5Mpa

    實際使用大壓力：20Mpa

    液壓缸材質：45#

    鋼模具材質42CrMo

    沖模大推進速度：60mm/min

    杯突試驗模具一套，包括：沖頭1個、墊模1個、固定模1個。

    華興液壓夾緊及控制系統一套

    華興杯突專用試驗機軟件及測控系統

    電壓:380V50Hz
